Дымоход для газового котла в частном доме: правила установки и рекомендации по эксплуатации

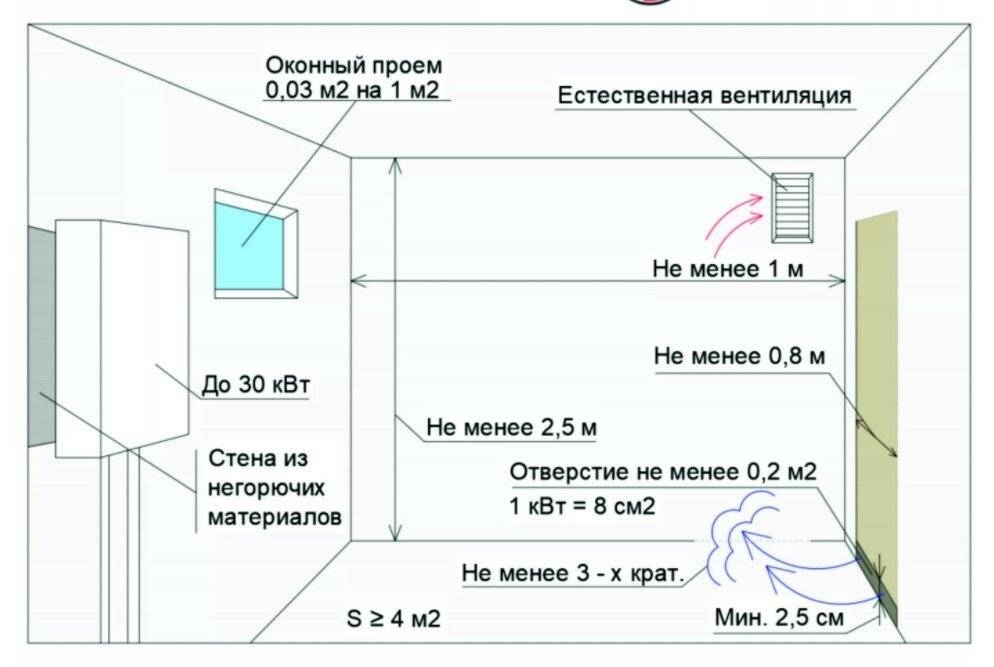

Требования и правила установки

При монтаже оборудования необходимо учитывать особенности работы с метаном, который при неполном сгорании может выделять опасный для человека угарный газ. Поэтому существуют специальные требования и правила, которые регламентируются соответствующими нормативными документами, такими как ДБН В.2.5-20-2001 и СНиП 2.04.05-91. Соблюдение этих правил является обязательным для обеспечения безопасности и надежности работы устройства.

Рекомендации по монтажу

Для обеспечения безопасности при эксплуатации оборудования следует придерживаться следующих правил:

• Конструкцию дымоотвода необходимо устанавливать в вертикальном положении. В случае невозможности выполнения этого условия допускается наличие наклонных участков под углом до 30 градусов. Длина участка с наклоном не должна превышать высоту отапливаемого помещения, а максимальный вынос тракта - 1 метр.
• Минимальная высота определяется типом кровли. При прокладке дымоотвода через скатную крышу он должен быть расположен выше конька как минимум на 50 см.
• При выводе дымоходного канала через стену важно, чтобы самая высокая точка его располагалась выше аналогичной точки соседнего здания (если таковое имеется).
• Для защиты от попадания мусора и осадков внутрь трубопровода сверху следует установить защитный зонтик-дефлектор. На самом нижнем изгибе нужно установить съемный стакан- сборник конденсатора, изготовленный из стали, пластика или керамики.
• При возведении дымоотвода обязательным условием является создание противопожарных разделок. Они предназначены для предотвращения возгорания на участках здания, которые находятся в контакте с раскаленными поверхностями. Противопожарную разделку можно выполнить из асбестоцементных или двухслойных стальных панелей, а также других подходящих элементов.

Инструкция по эксплуатации

• Коллективные системы отвода метановых газов должны быть изготовлены из материалов, устойчивых к воздействию открытого огня, соответствующих стандартам, применяемым для систем вентиляции в жилых зданиях.
• Для установки дымоходов рекомендуется использовать трубы с сечением не менее выходного отверстия котла. Допускается незначительное увеличение диаметра. Например, при диаметре отверстия оборудования 150 мм, рекомендуется использовать трубы с сечением 150 см или 155 см с применением переходного элемента.
• Для отвода дыма и несгоревшего газа рекомендуется использовать трубопроводы из газонепроницаемых материалов с герметичными соединениями, чтобы исключить проникновение конденсата и газообразных веществ.
• Одним из ключевых моментов для безопасной эксплуатации отопительного оборудования является обеспечение хорошей тяги для быстрого удаления углекислого газа.
• В коллекторах дыма следует предусмотреть элементы с заглушкой, которые позволят отбирать пробы для контроля качества горения.
• При проектировании коллективной дымоотводной системы прямоугольного сечения следует учитывать, что соотношение большой стороны к маленькой не превышают 1.5. Кроме того, углы трассы не скруглены с радиусом не менее 20 мм для очистки внутреннего канала от сажи.
• Толщина стенки газохода не менее 2 мм, а также предусматривается наличие углублений (окон) шириной 250 мм для удобства очистки.
• Прокладка дымоотводной трассы через коридоры, кухни, лестничные клетки и другие нежилые помещения разрешена при условии, что не будет нарушено свободное пространство для путей эвакуации.
• При монтаже следует учитывать возможность закрытия ее для декоративного оформления или замаскировки съемными ограждениями из негорючего материала. Важно помнить о том, что трассу нельзя выводить в вентиляционные каналы.
• При прокладке системы внутри стен необходимо устанавливать ее в специальные футляры и заделывать возникающие зазоры между стеной строительным раствором, устойчивым к огню.
• Общая длина укладываемой трассы не должна превышать рекомендованную производителем.
• При обустройстве газоотвода с воздухозаборником следует закрыть конечный участок сеткой из металла и расположить его на расстоянии от препятствий, мешающих свободному притоку воздуха.
• При соединении двух участков трассы, образуемый ими угол не менее 90 градусов. Эти требования являются лишь частью нормативов.
• Для эксплуатации дымохода в частном доме необходимо исключить возможность подсоса воздуха в местах соединения с котлом. Для обеспечения герметичности стыковки рекомендуется использовать обтяжные хомуты или сварку.

Эти меры обеспечивают свободное отведение продуктов сгорания и предотвращают попадание мусора, снега или дождя в дымовую систему.

Виды дымоходов

На рынке представлено различное сырье для дымоходов, которое способны выдерживать нагрев от дымовых газов до 300-400С. Однако не все материалы способны предотвращать проникновение газов. Среди них можно выделить кирпич, керамику и сталь.

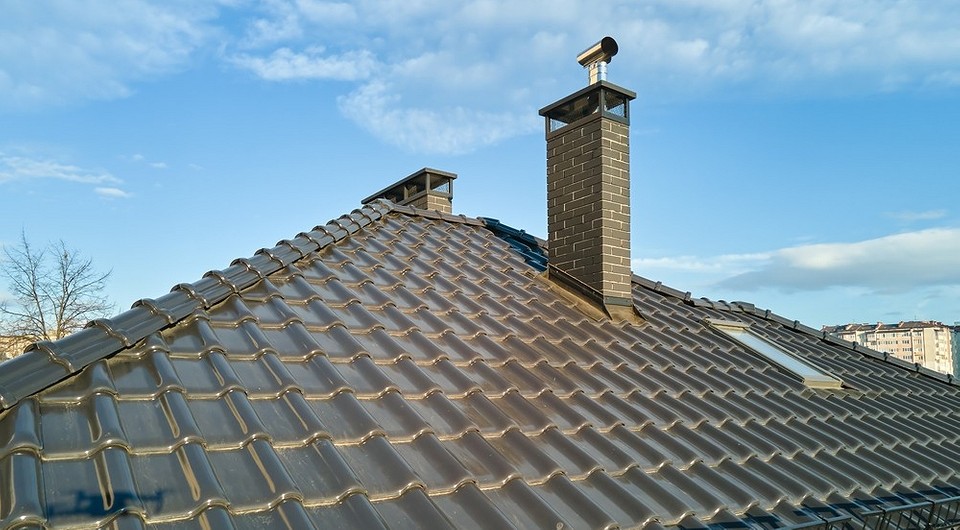

Кирпичный

Это проверенное временем и надежное решение. Такие конструкции устойчивы у к механическим воздействиям и неблагоприятным погодным условиям. Кирпичные сооружения могут прослужить более 100 лет, хорошо переносят морозы, сильные ветры и ливневые дожди.

К преимуществам кирпичных дымоходов относят:

• Используют шамотный кирпич, способный выдерживать высокие температуры.
• При качественной кладке обеспечивается полная герметичность.
• Для обработки стен применяется смесь натуральной глины с специальным клеем.
• Используемое сырье экологично.
• Для сбора влаги при попадании осадков или оседания не испарившегося конденсата здесь также можно установить дефлектор, аналогичный тем, что используются на других газоотводах.
• Отклонение внутренней плоскости не превышает 3 мм на 1 м, обеспечивая высокое качество строительства.

Однако, стоит отметить, что кладка подобного сооружения требует значительных временных и финансовых затрат. Для возведения необходимо прочное основание, учитывая значительный вес кирпичной кладки. К недостаткам также можно отнести гигроскопичность кирпича, который, впитывая конденсат, может способствовать оседанию сажи. В сочетании с негладкой поверхностью, это может привести к ухудшению тяги и эффективности работы сооружения.

Для решения проблемы рекомендуется установить гладкостенную трубу из асбеста или стали внутри канала. Однако, для достижения эффекта необходимо обеспечить герметичность стыков без использования цемента, который способен впитывать конденсат, так же, как и кирпич. Для этой цели используют хомуты и жаростойкие герметики с высокой температурной устойчивостью (не менее 200C) и гидрофобными свойствами. Кроме того, лучше уложить утеплитель между кирпичной кладкой и дымоходом.

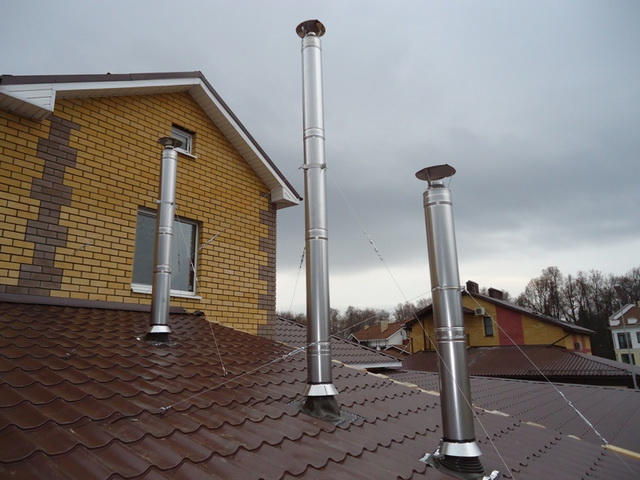

Оцинкованная труба

Это практичное решение для установки как в одноэтажных, так и в многоэтажных домах различной площади. Эта труба пользуется спросом благодаря приемлемой стоимости и разнообразию типоразмеров. За счет цинкового покрытия сталь обладает хорошей стойкостью к влаге, что замедляет процессы коррозии. Материал легко поддается сгибанию и другим видам обработки, поэтому подходит для создания дымоотводящих устройств с сложной конфигурацией. Оцинкованная обладает легким весом и проста в монтаже. Поэтому можно легко собирать газовоздушный тракт из этих элементов без помощи специализированной техники.

Несмотря на защитное покрытие из цинка, его тонкий слой легко повреждается механическим воздействием, что способствует образованию царапин на поверхности конструкции во время монтажа. В среднем, такая конструкция обладает периодом эксплуатации от 3 до 5 лет. Для продления срока службы допускается проведение футеровки с использованием полимерного чулка, обладающего гладкой внутренней поверхностью. Помещенный внутрь оцинковки, он защищает металл от непосредственного контакта с конденсатом. Благодаря гладкой поверхности чулка на ней практически не скапливается сажа, что положительно сказывается на качестве тяги.

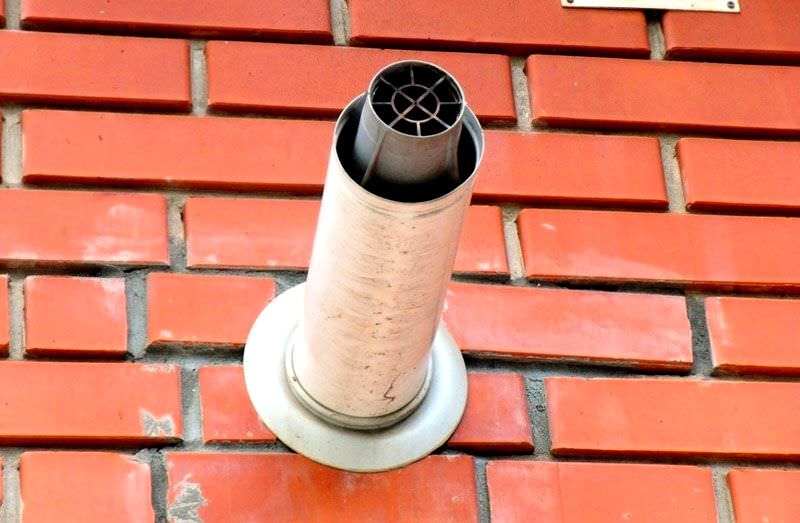

Коаксиальный

Коаксиальный дымоход для газового котла - современное решение, которое быстро завоевало популярность среди застройщиков и владельцев частных домов, переходящих на новое отопление. Данная конструкция представляет собой два канала различного диаметра, где один помещен в другой. Между стенками внутренней и внешней трубы имеется свободное пространство, достаточное для свободного потока воздуха.

Керамический

Керамические являются одним из самых прочных вариантов, надежность которых обусловлена многослойностью сооружения. Оно состоит из трех элементов:

• Внешнего защитного металлического или бетонного кожуха.
• Утепляющего слоя, улучшающего тягу внутри тракта, уменьшающего коэффициент теплопроводности и сокращающего количество образующегося конденсата.
• Внутренней керамической полости с гладкими стенами, служащая непосредственно для отвода продуктов сгорания газа.

Для устойчивости конструкции, ее оснащают мощной основой, выполняющей роль фундамента и обеспечивающей стойкость конструкции к ветровым нагрузкам при любом возвышении над домом. Керамическое сооружение дополняют и другими элементами:

• Дефлектором, уберегающим полость тракта от попадания осадков, листьев, других посторонних предметов.
• Тройником для присоединения системы к отопительному агрегату.
• Части, имеющие отверстия для очистки, осмотра дымоотводящих путей.
• Переходники, двустенные отводы, соединительные муфты.

Помимо преимуществ, керамический дымоотвод имеет минусы. Такая конструкция имеет большой вес, в результате чего этот вариант не подойдет там, где нужно располагать отвод под углом или устанавливать его на легком основании без предварительного обустройства фундамента.
К условным недостаткам относится стоимость сооружения. Но, она компенсируется надежностью и большим рабочим ресурсом, исчисляющимся десятками лет.

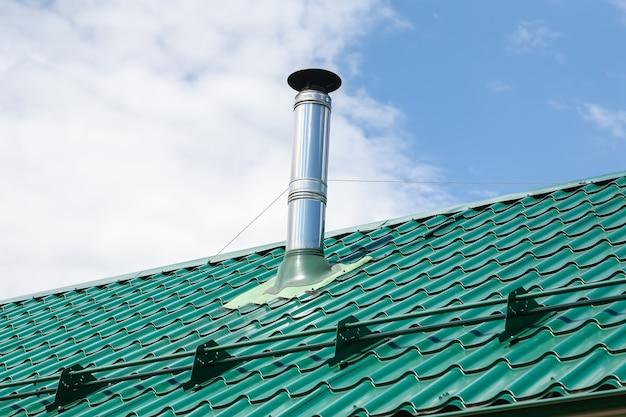

Нержавеющая сталь

Этот вариант, оптимальный по стоимости и долговечности. Он подходит ко всем современным котлам, у которых на выходе показатель нагрева дымового газа находится в пределах 150°С. Дымоходы из нержавеющей стали хорошо выдерживают  длительный контакт с конденсатом, сажей, другими едкими веществами, образующимися на внутренней поверхности трассы.
Их устанавливают как в одностенном исполнении, так и в виде сендвич-труб. Последние, дополнены термостойким утеплителем и внешним металлическим кожухом, защищающим от повреждения.

При выборе одностенного исполнения лучших результатов можно добиться, самостоятельно покрывая нержавейку утеплителем по всей протяженности тракт, в том числе и на участке, выходящим за пределы здания. Допустимо оборачивать нержавейку в несколько слоев. Чем качественнее утепление, тем лучше тяга и длительнее срок эксплуатации. Толщину теплоизоляционного слоя рассчитывают исходя из тех условий, которые обеспечивают максимальный нагрев на покровном слое не больше 40°С.

Второй вариант более надежен, так как защищен от повреждений и гарантированно позволяет уменьшить количество образуемого конденсата, а значить продлить срок службы дымоотвода.

Основные ошибки при монтаже

При подборе газоотвода пользователи чаще всего совершают следующие ошибки:

• Монтаж без соблюдения норм пожарной безопасности.
• Неправильное выбранный диаметр и/или высота.
• Отсутствие теплоизоляции или недостаточное ее количество на переходном участке в здании, внешнем коллекторе.
• Вывод отводящего ответвления через кирпичную стену без установки гильзы, что никак не влияет на работы системы, но становится причиной разрешения стенки.
• Применением изделий, характеристики которых не соответствуют эксплуатационной температуре, степени сопротивления агрессивной среде и пр..
• Прокладывание дымоотводящией трассы через пространство жилых помещений.
• Объединение теплогенерирующих установок одного здания и их подключение к единому каналу отвода дыма.
• Подсоединения нескольких устройств к общему колодцу дымоотвода без соблюдения разницы по высоте, которая должна быть не меньше 1 м.
• Применение шлакобетонных и других неплотных, пористых материалов.
• Вывод дымового канала в закрытое помещение, на балкон, лоджию.

Преимущества установки дымоходов для газовых котлов в частных домах

Правильно оборудованный дымоотвод значительно снижает риски возгорания и отравления угарным газом. Грамотно спроектированная система снижает вероятность скопления в трубе копоти, что положительно сказывается на тяге и способствует повышению КПД оборудования. Такая конструкция прослужит десятки лет без необходимости ремонта.
Но, перечисленные плюсы получится оценить только при соблюдении этапов установки:

• Расчет параметров газохода, создание проекта его расположения.
• Монтаж коллектора, который прокладывают внутри здания или снаружи в виде приставной системы. На этом этапе в стенке вырезают отверстие под гильзование с помощью отрезка трубы из термостойкого прочного материала. После гильзования собирают вертикальный стояк.
• Герметизация. Все стыки уплотняют пожаростойким герметиком или огнеупорным составом.
• Фиксация. При смещении составляющих элементов возможна разгерметизация, поэтому коллектор к стене крепят металлическими кронштейнами по всей протяженности.
• Защита. Участок в крыше дома под трубопровод закрывают коробом. Для повышения защиты его оснащают специальным фартуком.

Заключение

Чтобы добиться максимального КПД отопительного котла выше 90%, важно правильно выбрать материал для возведения газохода, соблюдать уклон, место расположения, высоту, число колен и поворотов. При самостоятельном возведении учесть нюансы сложно, поэтому лучше доверить такую работу специалистам. Привлечение мастеров, давно занимающихся обустройством дымоотводящей системы, гарантирует безопасную, длительную работу отопительного оборудования. Соблюдение правил монтажа позволит при небольшой затрате энергии получить максимальную тепловую отдачу.
