Диаметр канализационной трубы, как подобрать правильно - полезные советы и рекомендации

Канализационная система – комплекс инженерных сооружений и трубопроводов, предназначенный для отвода твердых и жидких отходов человеческой деятельности, бытовых стоков. Она играет ключевую роль в обеспечении санитарии и защиты окружающей среды в современных городах. На эффективность работы канализации влияют разные факторы, среди которых важное значение имеет диаметр канализационной трубы, а также материале ее изготовления.

Что такое диаметр для канализационного трубопровода?

В данном случае диаметр определяется термином «условный проход». Этот показатель указывает на расстояние, определяемое между противоположными точками, проходящее через центр и округленное до стандартизированных величин в миллиметрах. Он обозначается как DN (или ранее Ду), за которым следует числовой показатель. Фактический DN конкретного изделия может варьироваться в зависимости от толщины ее стенок, влияющей на прочность изделия при воздействии высокого давления. Условный проход считается основным параметром для описания размеров трубопроводов и соединительной арматуры.

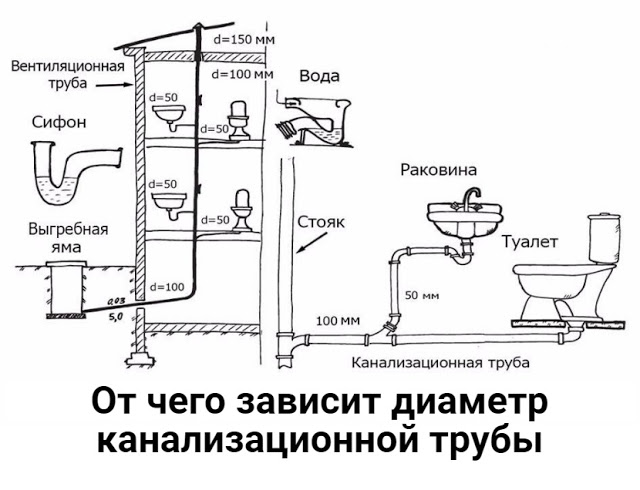

Как правильно выбрать диаметр для внутренней канализационной трубы?

Чтобы, определить, какими должны быть канализационные трубы, нужно учитывать следующее:

• Для разных типов стоков могут потребоваться продукция с разной окружностью. Например, для слива унитаза нужен диаметр больше, чем для умывальника или душа.
• Следует учитывать количество всех приборов и устройств, подключенных к трубе, и общий ожидаемый объем стока. Чем внушительнее нагрузка, тем крупнее по окружности должны быть трубы.
• Нередко важную роль играют технические условия – например, конструктивные особенности здания, наличие вентиляционных проемов, установленных коробов, толщиной стяжки и пола.
• Разные материалы имеют свои особенности использования относительно климата, стойкости к химическим компонентам с агрессивным действием, критическим температурам, что также влияет на выбор диаметра.
• Важно соблюдать действующие строительные нормы и санитарные правила, регулирующие установку и эксплуатацию канализационных систем.
• Нужно ориентироваться на протяженность трубопровода, так как при большой длине понадобится больше свободного пространства для перемещения канализационной жидкости для компенсации потерь давления.

Диапазон востребованных диаметров

Канализационные трубы представлены следующими диаметрами, каждый из которых имеет свою специфику применения:

• 30 мм – востребованы для организации канализационных систем с небольшой нагрузкой с подводом к биде, раковинам.
• 40 мм – применяют для подключения устройствам с более большой нагрузкой – стиральным машинкам, ванн, душевых кабинок.
• 50 мм – универсальный вариант, который считается стандартным для подсоединения к умывальникам, бытовым приборам, требующих слива.
• 75 мм – решения с высокой пропускной способностью для стояков и крупных трубопроводов.
• 90 мм – также, как и предыдущий вариант подходит для стояков, а также используются для подключения унитазов.
• 110 мм – распространенное решение для обустройства внешней канализации.
• 125 мм и более – нужны для городских коллекторов, промышленных и других крупных объектов.

Методы выбора диаметра трубопровода

Для расчета правильного размера канализационных труб используют два метода – основанного на объеме, расходуемой воды или на скорости проходящего потока.

Метод по расходу воды считается самым популярным, так как позволяет рассчитать нужную окружность трубопровода в соответствии со всеми сантехническими приборами и техникой, потребляющей и сливающей воду, в том числе с учетом их одновременного использования. Это позволяет максимально точно определить оптимальную пропускную способность для конкретных условий.

Расчет диаметра на основе скорости перемещения потока требует определить быстроту стекания жидкости в трубе. Наиболее эффективный показатель этого параметра находится в пределах 0.7–1 м/с, чтобы исключить образование заторов.

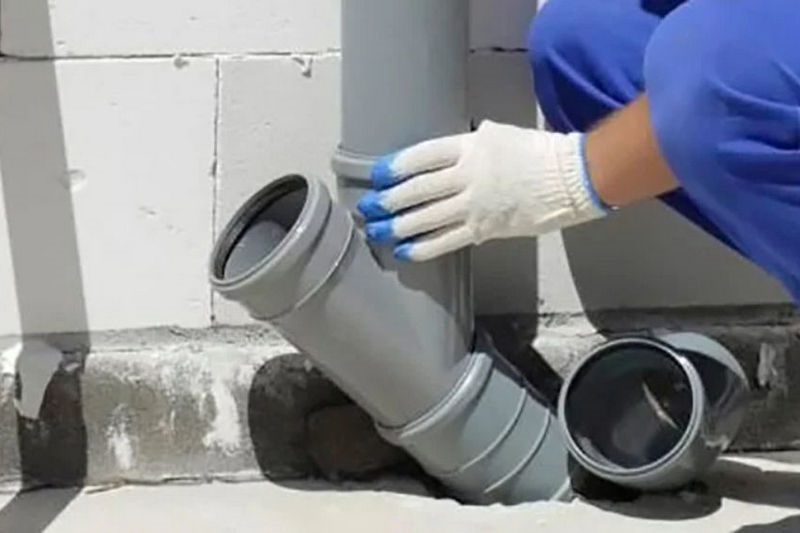

Свойства труб и их назначение

Такая продукция должна обладать отличными физическими свойствами. Чтобы прослужить как можно дольше без необходимости замены элементов они н должны деформироваться от чрезвычайно высоких температур. Для их изготовления применяют морозостойкий материал, не теряющих свойств при критически низких температурных значениях.

Такая продукция имеет повышенную прочность к повреждениям, растрескиванию и легко могут выдерживать давление, исходящее от грунта. Это позволяет применять их для канализационных систем разного назначения – хозяйственно-фекальной (бытовой), дождевой, производственной‍.
Их используют для внутреннего и наружного строительства. Внутренняя канализация зданий включает в себя стояки, раковины, унитазы, подводки, ванны и др. Наружная канализация состоит из внутридворовых трубопроводов, коллекторов, уличных сетей и других элементов.

Трубы представлены в нескольких исполнениях – для напорной и безнапорной канализации. В напорной системе сточные воды транспортируются под действием давления, создаваемого насосами. Это позволяет преодолевать значительные расстояния и поднимать воду на высоту. Напорные системы чаще всего используются там, где невозможно организовать естественный самотек из-за рельефа местности, большой протяженности трубопровода или необходимости подъема сточных вод на значительную высоту. Для них подходят меньший диаметр труб по сравнению с безнапорной системой. Но, для них характерна высокая стоимость оборудования и обслуживания, и необходимость постоянного энергоснабжения для работы насосов.

В безнапорной (самотечной) канализации жидкость движется по трубам самотеком под действием силы тяжести. Для этого трубы прокладывают с определенным уклоном, чтобы обеспечить постоянный поток воды. Такие трубопроводы простоты в конструкции и монтаже. Их стоимость ниже напорных. Но, они имеют ограничения по рельефу местности и расстоянию между объектами, и требуют большего диаметра труб.

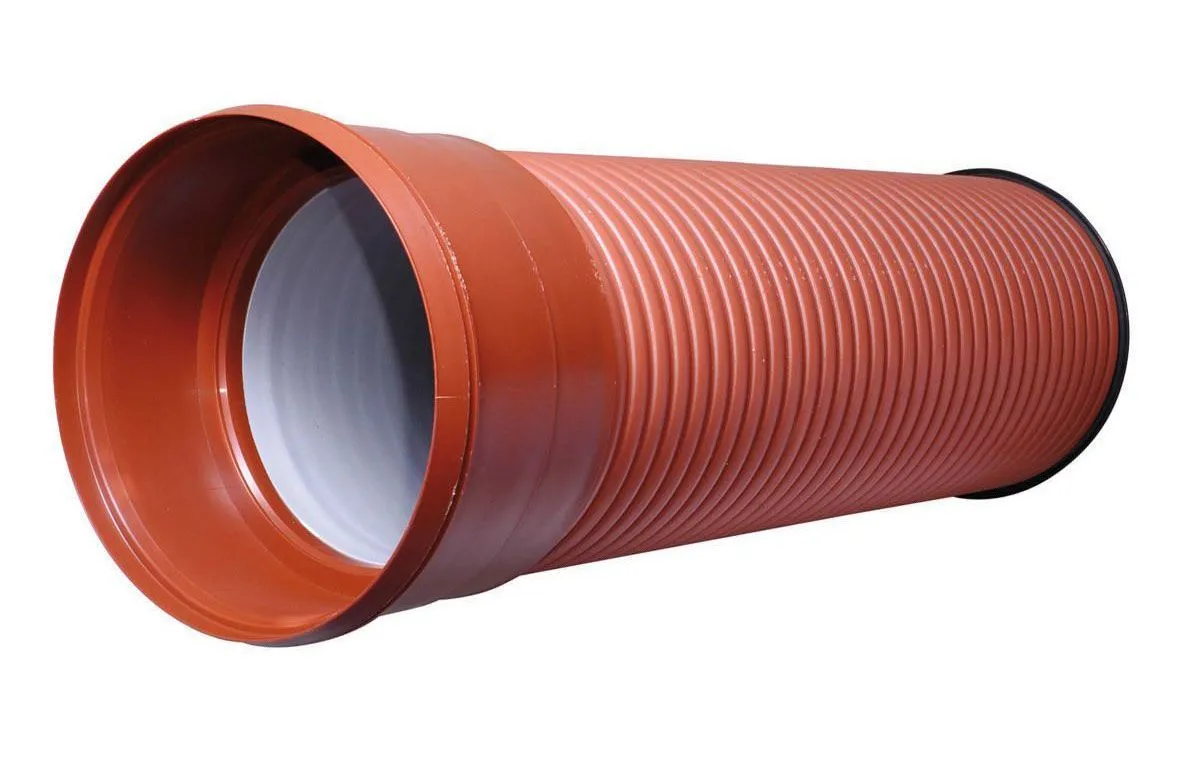

Разновидности труб

Трубы для канализации делят на категории по типу магистрали:

• SN-2 – один из самых тонких и легких вариантов, применяемых внутри дворов частных домов, где отсутствует большая пешеходная нагрузка, внутренних бытовых канализациях и на других участках с минимальной нагрузкой.
• SN-4 – изделия, проводимые под автомобильными дорогами или на территориях с внушительной пешеходной нагрузкой.
• SN-8 – самая прочная продукция для обустройства канализации в качестве квартальных магистралей, под дорогами, на территориях промышленных и производственных предприятиях.

Также, канализационные трубы делят на виды по материалу изготовления на металлические и пластиковые. Металлический сейчас практически не используют из-за низкой стойкости к коррозии. Их активно вытеснили изделия из пластика, которые делятся на ПВХ и ПП трубы.

Достоинства и недостатки ПВХ

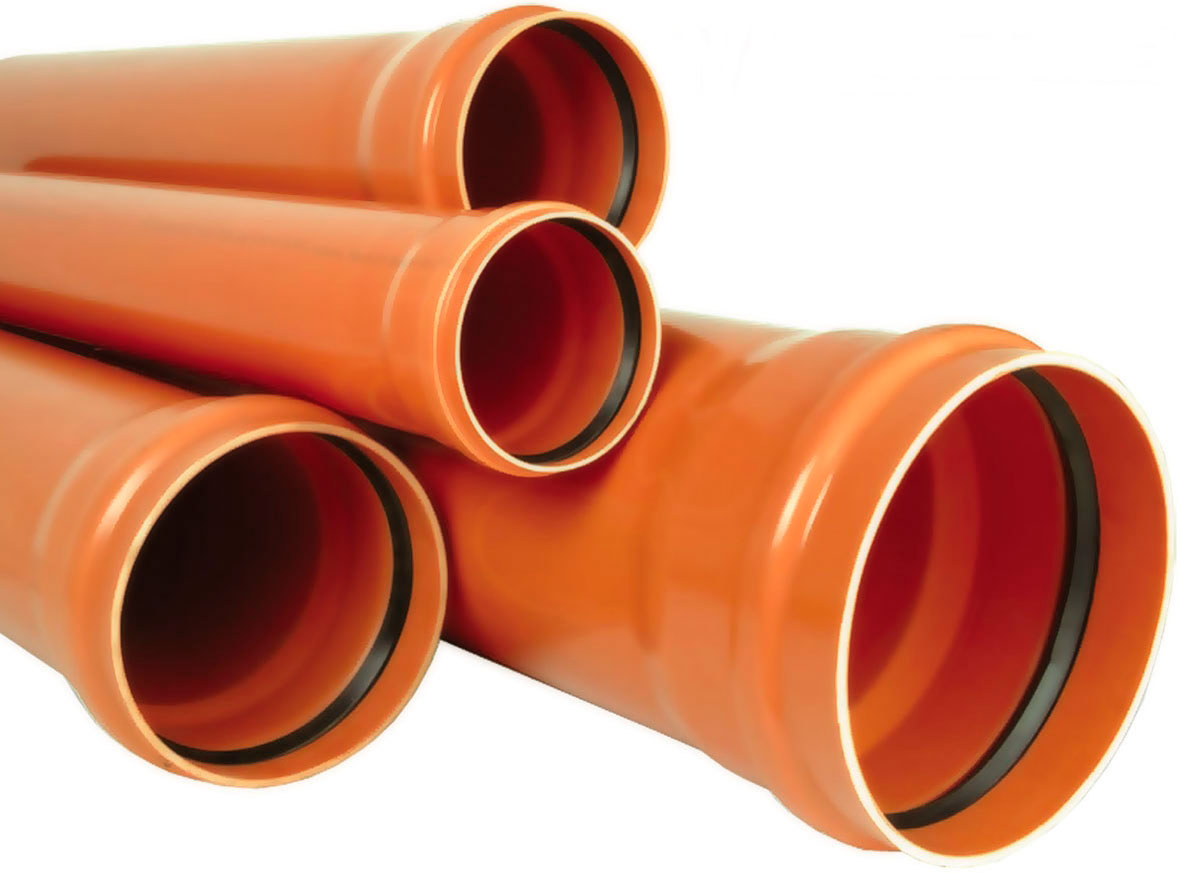

Трубы из поливинилхлорида (ПВХ)легче металлических аналогов, что упрощает транспортировку и монтаж. ПВХ не подвержен коррозии, что делает эти трубы долговечными даже в условиях воздействия агрессивных химических веществ. Они относительно недорогие, легко режутся и соединяются с помощью специальных фитингов. Срок службы может достигать 50 лет и более при правильном монтаже. Гладкие стенки предотвращают накопление осадка и снижают риск образования засоров.

Но, они имеют температурные ограничения. Максимальная температура использования ограничена +60°C, поэтому их нельзя использовать для слива горячих жидкостей. Трубы ПВХ предназначены для эксплуатации в составе безнапорных и напорных систем. Для безнапорных выдерживают давление не больше 0.16 Мпа. Их поставляют длиной 0.25–6 м, с толщиной стенки 1.8–3.2 мм и диаметром 25–500 мм. Продукция для напорных систем представлена диаметром 63–315 мм и 13 типоразмерами. Их предел прочности составляет 50 Мпа.

Самые маленькие размеры в 25 мм применяют для подвода к бытовой технике и отведения стока, соединяя с оборудованием гофрированной трубой. Изделия 32–110 используют как в гражданском, так и промышленном строительстве. Диаметр от 32 до 50 мм востребован для душевых кабин, ванны, кухонной техники. Трубы с более крупной окружностью 100–110 мм нужен для стояков, наружной канализации. Изделия 160–500 мм нужны для обустройства канализации в многоэтажных домах выше 5 этажей.

Определение наклона с учетом диаметра подключения

При определении, какой диаметр канализационной трубы нужен, стоит учитывать этот параметр относительно уклона. Важное значение при прокладывании канализации имеет правильный наклон трубопровода, так как ошибки в расположении приведут к ограничению функционирования канализации.

Существует стандартное соотношение для этих показателей. Например, для раковины или душа нужен минимальный уклон 12 мм и диаметр 40 мм, для отвода от стояка достаточно наклона 10 мм или и труба 75 мм.
Правильный уклон обеспечивает естественное течение сточных вод, исключая необходимость принудительной перекачки. Достаточная скорость течения предотвращает оседание твердых частиц и образование пробок, а также позволяет исключить накопление сточных вод в трубе, что снижает вероятность появления неприятных запахов и развития бактерий.

Уклон рассчитывается как отношение высоты падения трубы к длине участка. Например, если труба длиной 10 метров должна иметь уклон 0,015, то разница высот между началом и концом трубы составит 15 сантиметров.

ПП-трубы

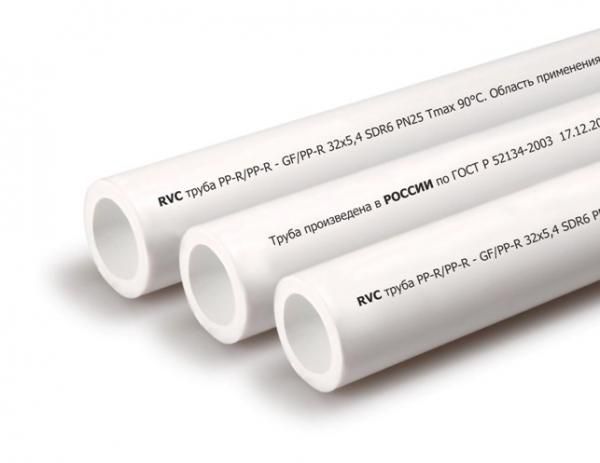

Канализационные трубы из полипропилена (ПП) также, как и ПВХ считается популярным материалом для создания систем водоотведения. ПП-трубопроводы выдерживают температуру до +95°C, что делает их подходящими и для горячего водоснабжения или систем отопления. Полипропилен не менее устойчив к большинству химических реагентов.
Но, при нагревании ПП-трубы расширяются сильнее, чем ПВХ, что требует учета этого фактора при проектировании и монтаже. Также полипропилен менее жесткий материал по сравнению с поливинилхлоридом, поэтому для поддержания формы иногда требуются дополнительные крепления. Если важны высокая термостойкость и гибкость, предпочтение следует отдать полипропиленовым трубам.
Их производят в соответствии с ТУ с толщиной стенки от 1.8 до 2.7 мм в большом диапазоне диаметров от 50 до 1200 мм. Изделия до 100 мм используют для горизонтального прокладывания внутри домов, квартир. Трубы 100–160 мм применяют в качестве отводов и стояков. Продукция на 1200 мм используют для строительства наружных систем.

Эксплутационные свойства разной продукции

Размерный стандарт канализационных изделий
